| 歡迎訪問宏榮紡織有限公司官方網(wǎng)站！ | 手機(jī)/微信 | 186-5073-8858 |
人們對織物有著防水和導(dǎo)水兩方面的需求。由纖維表面浸潤性可知織物的導(dǎo)水性、舒適性；織物經(jīng)過防水處理或是加了涂層可以增強(qiáng)其防水性能。用不同的方法測試織物的透水量，所得到的不同參數(shù)，都是為了表征織物的透水性能。本文主要研究織物透水性的影響因素，并依據(jù)其結(jié)構(gòu)特點(diǎn)來選擇檢測方法。
織物的透水性是液態(tài)水從織物一面滲透到另一面的性能。對于織物的防水和透水性，總體上來說主要有3個主要因素：
1、纖維表面的浸潤性
當(dāng)纖維的接觸角θ<90°時，纖維集合體材料是一個導(dǎo)水材料，結(jié)構(gòu)緊密只會導(dǎo)致更多的毛細(xì)孔芯吸導(dǎo)水。當(dāng)纖維θ>90°時，纖維具有防水特征，當(dāng)織物結(jié)構(gòu)越緊密(即孔隙越小)時，防水效果越好。因此，織物只有在已知纖維的接觸角時，才較好討論其防水或透水性。
2、織物的涂層
在織物表面涂上一層不透水、不溶于水的連續(xù)薄膜層，降低了織物的透水性，織物因此不透氣。其不太適用于衣物，但可用于篷蓋布或雨披等。若采用防水、多微孔的涂層膜，可形成防水性優(yōu)良，且透水、透氣性好的涂層織物。
3、環(huán)境
拒水織物或涂層織物大多是不吸濕纖維或涂層材料制成，因此相對濕度的變化不會影響其防水性能。而導(dǎo)水織物，大多為吸濕纖維材料。相對濕度增大，纖維吸濕增強(qiáng)，纖維膨脹而毛細(xì)作用增強(qiáng)，故織物的導(dǎo)水性增強(qiáng)。溫度的影響與濕度相同。因此環(huán)境對導(dǎo)水織物有很大的影響。
測量織物的透水性或防水性就是要測其拒水性或?qū)?，隨織物實(shí)際使用情況不同而采用不同的方法，并以各種相應(yīng)的指標(biāo)來表示織物的透水性或防水性。
1、靜水壓法
靜水壓法是指在一定的水壓下織物的滲水能力，它適用于所有種類的織物，包括那些經(jīng)過防水整理的織物。
織物的防水性與纖維、紗線和織物結(jié)構(gòu)的抗水能力有關(guān)，所測結(jié)果與水噴淋和雨淋到織物表面是不一樣的。用靜水壓法測織物的防水性，有靜壓法和動壓法。靜壓法是在織物的一側(cè)施加靜水壓，測量在此靜水壓下的出水量、出水滴時間、在一定出水量時的靜水壓值。靜水壓值可以是水柱高，也可以是壓強(qiáng)。實(shí)測中，采用測定單位面積、單位時間內(nèi)的透水量(mL／cm2·h)。對于防水性織物，測量當(dāng)試樣另一面出現(xiàn)水滴所需的時間，或經(jīng)過一定時間后觀察另一面所出現(xiàn)的水珠數(shù)量。
動壓法是在試樣的一面施以等速增加的水壓P，直到另一面被水滲透而顯出一定數(shù)量的水珠，所強(qiáng)加的水壓P，其原理與靜壓法一樣，只是P是變量。此法比較適用于涂層織物或結(jié)構(gòu)緊密的織物，用靜水壓反應(yīng)織物的防水性能，靜水壓大的織物防水性能強(qiáng)，靜水壓小的織物防水性能弱。導(dǎo)水性織物，吸濕能力很強(qiáng)，遇水就濕，沒有抗水性，也不會產(chǎn)生靜水壓。
|
|
|

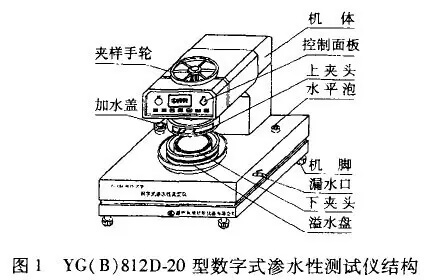

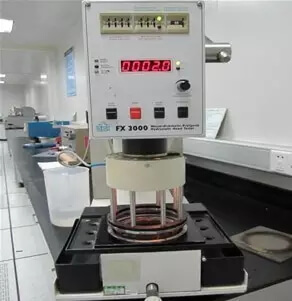

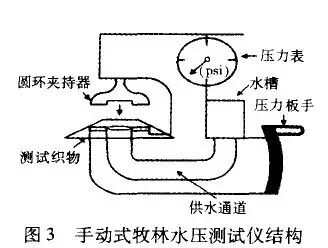

(3種不同的靜水壓測試儀結(jié)構(gòu)圖）
在AATCC 127－2003測試方法實(shí)驗(yàn)中，將待測樣品沿著對角線方向最少取3塊大小面積為200mm×200mm的樣品。樣品的兩面防水性不一樣，做好標(biāo)記，用(21±2)℃的蒸餾水進(jìn)行測試，測試面積為100cm2，測試面接觸水，水壓以速度為60mbar／min(或10mm／s)遞增，若在樣品上有3處不同地方滲出水滴，則測試達(dá)到終點(diǎn)。但若在距離樣品夾3mm以內(nèi)的地方滲出的水滴，是無效的。所測結(jié)果為在相同條件下3個測試樣的平均值。測試值越大，表示水滲出樣品所需的壓力值越大，其防水性越好。
2、噴淋法
噴淋法是通過連續(xù)噴水或滴水到試樣上，觀察試樣在—定時間后表面的水漬特征，與各種潤濕程度的樣照對比，來評定織物的防水性。噴淋法是模擬衣物在淋到細(xì)雨時被淋濕的程度。這種方法適用于所有的經(jīng)過防水處理的織物和未處理的織物，測得的防水結(jié)果與纖維、紗線、織物的處理以及織物結(jié)構(gòu)有很大的關(guān)系。
通常采用噴淋式拒水性能測試儀測定。在AATCC 22－2005測試方法中，將測試樣用直徑為152.4mm的鐵環(huán)固定樣品，樣品處于張緊狀態(tài)，表面平整沒有皺。將250mL蒸餾水從標(biāo)準(zhǔn)噴頭以45°噴淋，在噴嘴下方150mm處的試樣，噴淋時間25～30s。將帶樣品的鐵環(huán)底部輕敲固體物一次，測試面與固體物相對，然后再將鐵環(huán)旋轉(zhuǎn)180°輕敲一次后，將噴淋的試樣表面與標(biāo)準(zhǔn)圖卡進(jìn)行對照、評級，評價織物的拒水性。評價級別有5個等級，5級為最好，1級為最差。5級——測試的樣品面上沒有沾水滴；4級——測試的樣品面上有輕微的濕點(diǎn)；3級——測試的樣品面上有明顯的雨淋點(diǎn)滴；2級——測試的樣品面上有部分濕潤；1級——測試的樣品面全部濕了。
3、雨淋法：
雨淋法是模擬大雨時，測試織物露在空氣中的拒水性。這個方法適用于任何經(jīng)過或未經(jīng)過拒水整理的織物。
在不同的速度水的沖擊強(qiáng)度下，測量單層織物或復(fù)合織物的抗沖擊滲水性。測試結(jié)果與織物中的纖維、紗線、織物結(jié)構(gòu)的拒水性能有關(guān)。其原理就是將測試樣品包住已稱重的吸水紙，測試結(jié)束后再次稱量吸水紙，兩次重量差就是樣品的透水量。要求吸水紙測試前后質(zhì)量差不超過1g；若是質(zhì)量差大于5g，說明織物抗水性很差。
實(shí)驗(yàn)中用雨淋測試儀測試，AATCC 35－2006測試方法是將試樣的后面放一個15.2cm×15.2cm的標(biāo)準(zhǔn)吸水紙，稱重標(biāo)準(zhǔn)吸水紙，精確到0.1g。在垂直的剛性面上，將試樣夾在試樣夾持器上，試樣放在噴淋的中間位置，距離噴嘴30.5cm，水平地將(27±1)℃的水流直接噴淋到試樣上，持續(xù)5min。噴淋結(jié)束后，小心的取下吸水紙，迅速稱重，精確至0.1g。計(jì)算吸水紙?jiān)?min噴淋時間內(nèi)重量的增加，取其測試數(shù)據(jù)的平均值。若是大于5.0g，則報告為+5.0g或>5.0g。
4、芯吸法

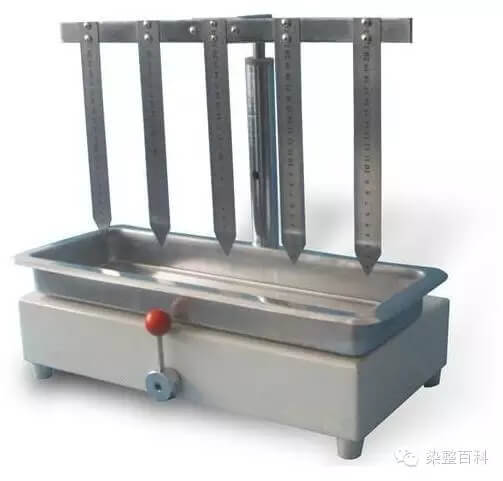

芯吸法是目前最常用、最簡單地直接測試織物的吸水性方法。通常將測試樣剪成長條形，測試樣品一端懸掛在鐵架臺上，另一端接觸水面(或浸入水中一定高度)，浸一定時間(f)后，測量水通過織物的毛細(xì)管和纖維孔隙所爬升的高度(h)。導(dǎo)水性好的織物，吸水性強(qiáng)，吸水速度(即芯吸速度)快，單位時間內(nèi)爬升高度大，即導(dǎo)水高度高。若是在測試過程中，由于織物結(jié)構(gòu)、纖維、紗線和顏色的關(guān)系，水的爬升過程不是很明顯，肉眼不能很好觀察，此時可以在水中加入一點(diǎn)著色劑。
芯吸速度(v)在微觀上取決于纖維的物理、化學(xué)性質(zhì)和液體分子的熱平衡過程；在宏觀上取決于孔隙的形態(tài)與方向。芯吸速度為水在單位時間內(nèi)上升的高度值，即v(cm／s)=h／t。導(dǎo)水性的強(qiáng)弱關(guān)系著芯吸速度的大小。故可以用芯吸來測試織物的導(dǎo)水能力。
以上透水性的各種檢測方法適用于所有的織物。在實(shí)際工作中，針對不同的織物采用不同的測試方法，可以更好地測量織物的透水性或防水性：
1、涂層類織物因?yàn)槠浣M織結(jié)構(gòu)，測試其透水性可以用噴淋法、雨淋法和靜水壓法，不適用芯吸法。
2、一般情況下，芯吸法測試時，會發(fā)現(xiàn)針織類織物的吸水性能比機(jī)織類好。
3、遇水就濕的織物不能用靜水壓測試，但是可以進(jìn)行噴淋法測試。
